車載紅外接近傳感系統高溫窄帶濾光片
在現代汽車設計中，科技感與用戶體驗的提升日益依賴于無物理接觸的智能交互。光滑如鏡的中控面板、手未觸及便自動亮起的閱讀燈……這些炫酷功能背后，是紅外接近傳感技術在默默支撐。而確保這一技術在嚴苛車載環境下穩定工作的關鍵，卻是一片看似微不足道卻技術含量極高的光學元件——高溫穩定的窄帶紅外濾光片。

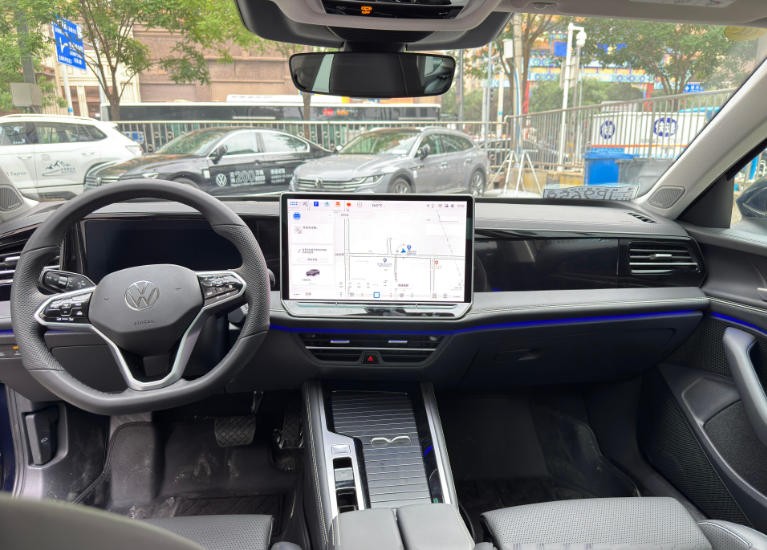

（圖源網絡，侵刪）
一、 核心技術原理：為何需要“紅外之眼”？
車載紅外接近傳感系統的基本原理是光反射探測，其核心工作流程如下：
1. 發射：系統驅動一顆或多顆紅外發光二極管，發射出特定波長（通常為940nm）的、人眼不可見的調制紅外光脈沖。
2. 反射：當用戶的手或手指接近傳感區域時，紅外光會被反射。
3. 接收：位于發射器旁邊的紅外探測器（通常是硅光電二極管或PIN光電二極管）負責接收這些微弱的反射信號。
4. 判斷：系統處理器通過分析接收到的信號強度變化，判斷是否有物體接近、以及大致距離，從而觸發相應的控制指令（如亮燈、喚醒屏幕）。
為什么選擇940nm？
主要為了兼顧人眼安全與避開太陽光峰值。太陽光中含有豐富的可見光和近紅外光，但其在930-950nm附近有一個相對的能量低谷。選用940nm可以有效降低環境背景光的固有噪聲。
二、 嚴峻挑戰：為何普通濾光片“難堪大任”？
車載環境是光學傳感器面臨的“地獄級”考驗，主要挑戰來自兩方面：
1. 極端溫度：夏季暴曬后，汽車內飾表面溫度可輕松升至85°C至105°C，甚至更高。普通消費電子級的濾光片膠合材料會融化、老化，光學薄膜在熱應力下會變形、性能衰減，導致系統失靈。
2. 強烈的背景光干擾：太陽光是最強大的廣譜光源，其近紅外輻射強度比傳感器發射的微弱反射信號強成百上千倍。若無有效措施，探測器會瞬間被“致盲”，無法識別有效信號。
三、 核心解決方案：高溫窄帶濾光片的技術剖析
為了解決上述挑戰，安裝在紅外探測器前方的高溫穩定的窄帶通濾光片 成為了系統的“守護神”。它的設計和性能指標直接決定了傳感器的可靠性。
1. 應用類型
干涉濾光片：這是絕對的主流。通過在玻璃基底上交替鍍制數十層甚至上百層不同折射率的介質薄膜，利用光的干涉效應，實現特定波長的選擇透過。它能夠實現極高的透過率和極深的阻帶。

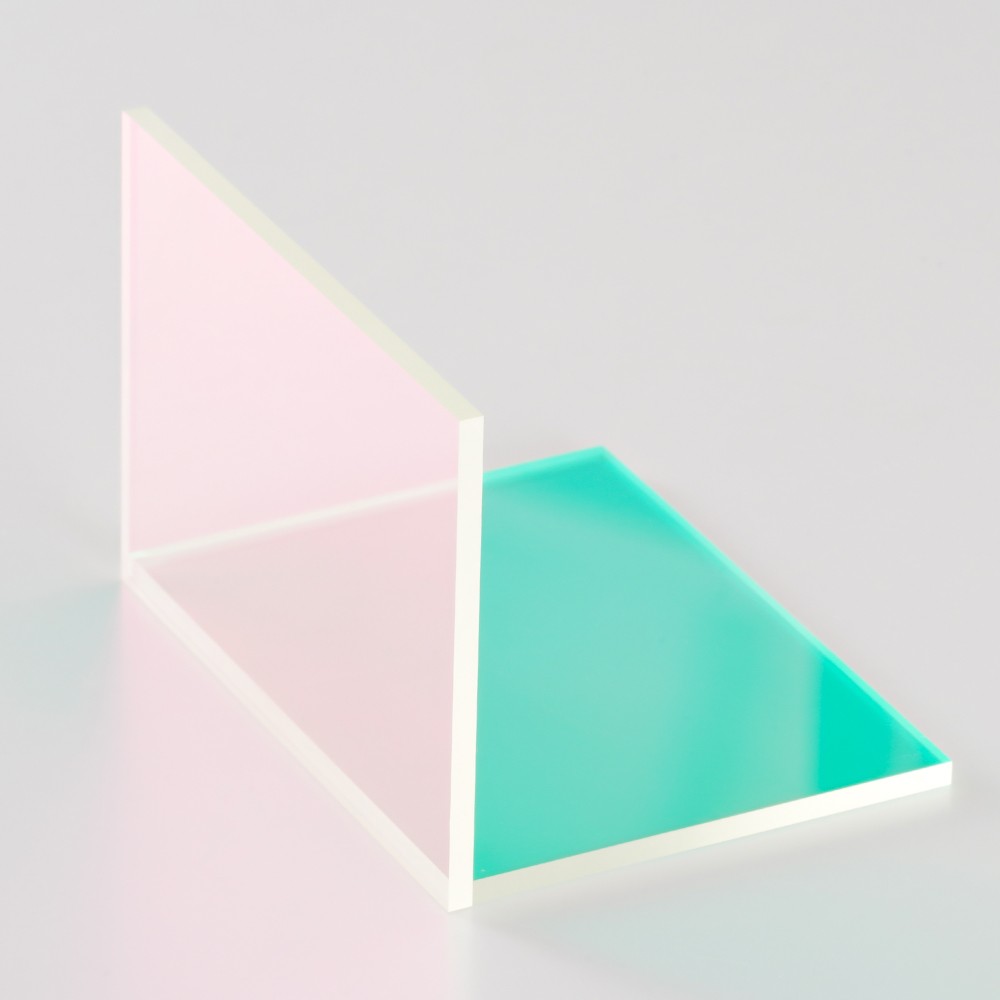

（車載HUD窗口-原創圖）
2. 關鍵性能參數與指標
這片濾光片的性能，需要通過一系列嚴苛的參數來定義：
中心波長：必須與發射IR-LED的峰值波長精確匹配，通常為940nm ± 2nm。
峰值透過率：在中心波長處的光透過率應盡可能高，通常要求 > 90%，以確保信號強度。
半高寬：需要足夠窄，通常為 ±10nm 或 ±20nm，以確保只讓940nm附近的光通過，嚴格過濾鄰近波長的干擾光。
截止范圍與光學密度：這是衡量其“擋光”能力的核心指標。
可見光至近紅外波段（400nm - 850nm）：必須具有極高的阻擋能力，光學密度OD > 4.0 (即透過率 < 0.01%)，以有效抑制太陽光中最強的部分。
長波紅外波段（> 1100nm）：同樣需要高阻擋（OD > 4.0），因為硅探測器對直到1100nm的光都敏感，且環境中的熱輻射也存在于此波段。
溫度穩定性：核心中的核心。要求在 -40°C 至 +105°C 的溫度范圍內，中心波長的漂移量極小（通常要求 < 2-3nm）。這是通過特殊的硬質膜料和優化的鍍膜工藝實現的，確保高溫下性能不“跑偏”。
環境可靠性：必須滿足車規級AEC-Q104標準，通過高溫高濕存儲、高溫操作、冷熱循環、鹽霧等測試，確保在汽車整個生命周期內性能穩定。
3. 濾光片的“工作”效果

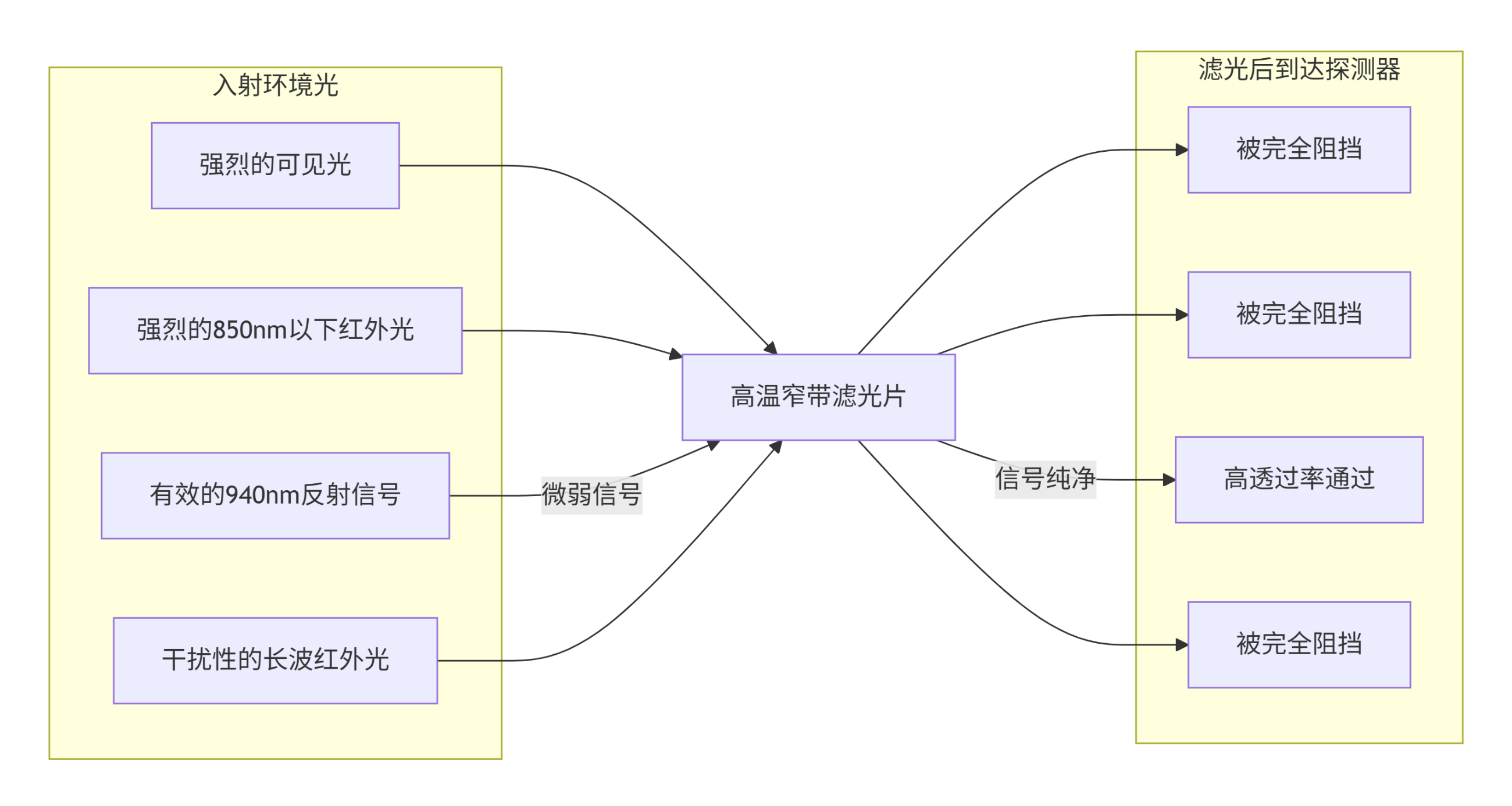

下圖直觀地展示了高溫窄帶濾光片如何從復雜的背景光中“提取”出有效的傳感信號：
正是通過這種精準的濾波，探測器才能從近乎“白噪音”的環境中，捕捉到那一個由用戶手勢帶來的、微弱的信號變化。
這片高溫窄帶濾光片，是連接汽車智能化交互設計與物理現實的關鍵橋梁。它解決了在最美觀、最簡潔的設計中實現最可靠功能的工程矛盾。隨著汽車內飾向“生活空間”演變，更多的觸控、手勢識別、駕駛員狀態監控等應用將層出不窮，對紅外傳感的依賴只會加深。屆時，這片“無名英雄”濾光片將繼續在幕后，以其卓越的溫度穩定性和光學性能，守護著每一次人車交互的精準與優雅。
